Kaco Blueplanet 29.0 TL3 LV on-grid solar invertör; trafosuz, üç fazlı bir dizel invertördür. AC çıkış voltajına dayanır: 208 Vac’ta 240 Vac / 29 kW’de 29 kW, 220 Vac’de 29 kW. Hem performanstan hem de kurulum ve bileşen tedarik maliyetlerinin azaltılmasının yanı sıra yüksek yatırım getirisini sağlamak için tasarlanmıştır: Hafif ve kompakt olup rahatça monte edilebilir ve taşınabilir hale gelir.

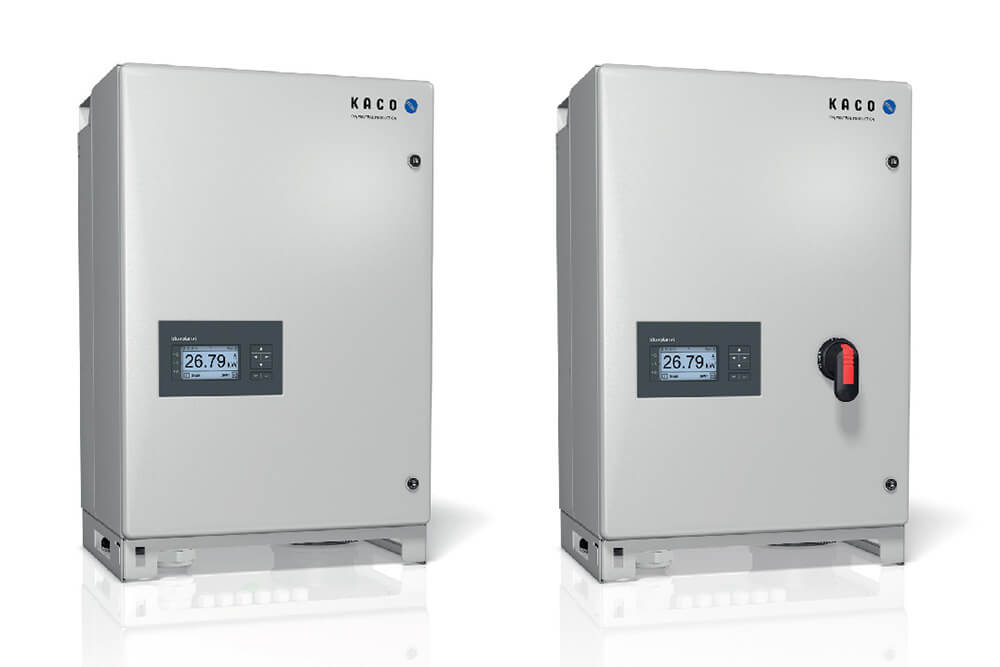

Kaco Blueplanet 29.0 TL3 LV Trifaze On Grid Inverter
Kaco Blueplanet 29.0 TL3 LV Trifaze On Grid Inverter Özellikleri
Özellikler
|
|
Teknik Özellikler
| DC GİRİŞ | 29.0 TL3 LV |
| Maks. Önerilen PV Jeneratör Gücü | 43500 W |
| MPP Aralığı | 360 ~ 900 V |
| Çalışma Aralığı | 360 ~ 1050 V |
| Nominal DC Voltajı / Başlatma Voltajı | 410 V / 460 V |
| Yüksüz Çalışma Voltajı | 1100 V |
| Maksimum Giriş Akımı | 85 A |
| Maksimum Kısa Devre Akımı Isc max | 190 A |
| MPP İzleyici Adedi | 1 |
| İzleyici Başına Bağlantı | S / B / M: 1; XL: 6 |
| AC ÇIKIŞ | 29.0 TL3 LV |
| Nominal Çıkış | 29 000 VA / 138 V / 240 V 29 000 VA / 127 V / 220 V 27 500 VA / 120 V / 208 V |
| Maksimum Güç | 30100 VA |
| Şebeke Voltajı | 138 V / 240 V (3 / N / PE; 3 / PEN) 127 V / 220 V (3 / N / PE; 3 / PEN) 120 V / 208 V (3 / N / PE; 3 / PEN) |
| Voltaj Aralığı (Ph-Ph) | 166 ~ 346V |
| Nominal Frekans Aralığı | 50 Hz / 60 Hz (42 ~ 68 Hz) |
| Nominal Akım | 3 x 69,8 A / 240 V 3 x 76,10 A / 220 V 3 x 76,50 A / 208 V |
| Maksimum Akım | 3 x 76,5 A |
| Reaktif Güç / cos phi | 0 - %100 Snom / 0,3 ind. – 0,3 cap. |
| Maks. Toplam Harmonik Bozulma (THD) | %1,6 |
| Şebeke Fazlarının Sayısı | 3 |
Genel Bilgiler
| GENEL ÖZELLİKLER | 29.0 TL3 LV |
| Maksimum Verimlilik | %97,3 |
| Avrupa Verimliliği | %96,9 |
| CEC Verimliliği | %97 |
| Bekleme Tüketimi | 2,5 W |
| Devre Topolojisi | Trafosuz |
| Ekran | Grafik ekran + LED’ler |
| Kontrol Üniteleri | 4 yönlü navigasyon + 2 buton |
| Arayüzler | Ethernet, USB, RS485, 4-DI (opsiyonel) |
| Arıza Sinyal Rölesi | Potansiyelsiz NOC maks. 30 V / 1 A |
| DC Bağlantı | S / B / M: Maks. 120 mm2 kablo fişi, Cu / Al XL: DC fişleri (SUNCLIX) |
| AC Bağlantı | Vidalı terminaller, maks. 95 mm2, Cu / Al |
| GENEL ÖZELLİKLER | 29.0 TL3 LV |
| Ortam Sıcaklığı | -20 oC ~ 60 oC |
| Nem | 0 ~ %100 |
| Maks. Kurulum Yüksekliği (MSL üstünde) | 3000 m |
| Sahilden Minimum Uzaklık | 2000 m / 500 m (OD+ versiyon) |
| Soğutma | Sıcaklık kontrollü fan |
| Koruma Sınıfı | IP65 |
| Gürültü Emisyonu | < 61 db (A) |
| Ölçüler (YxGxD) | 760 x 500 x 425 mm |
| Ağırlık | 70 kg (S), 71 kg (B / M), 73 kg (XL) |
